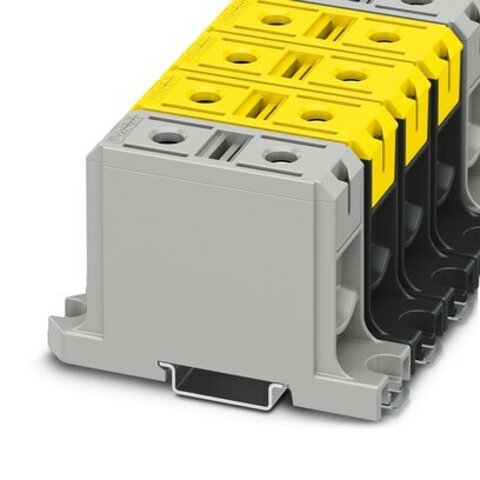

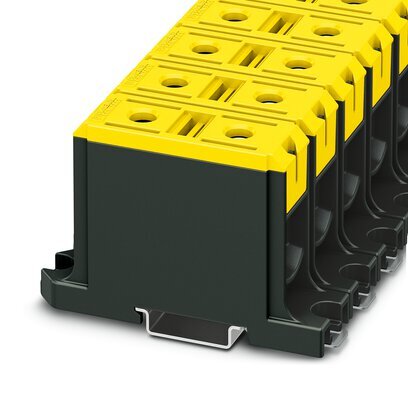

UBAL 95 FE-Клемма для высокого тока

Подробнее о товаре на сайте производителя

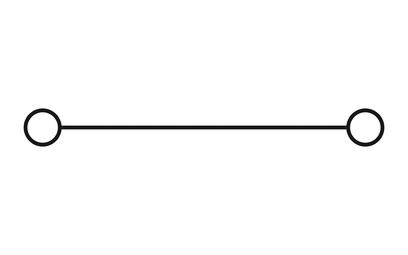

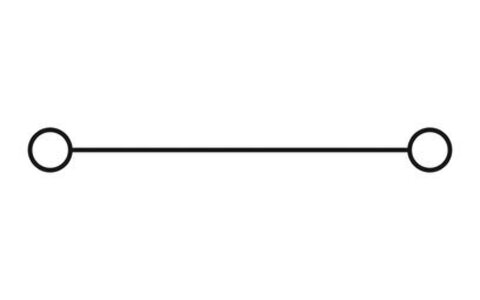

Клемма для высокого тока, номинальное напряжение: 1000 В, номинальный ток: 220 A, количество точек подсоединения: 2, полюсов: 1, тип подключения: Винтовые зажимы, Расчетное сечение: 95 мм2, cечение: 16 мм2 - 95 мм2, Расчетное сечение: 95 мм2, cечение: 16 мм2 - 95 мм2, тип монтажа: NS 35/15, NS 35/7,5, цвет: желтый


Номинальное сечение95 мм²
алюминиевый кабель
Резьба винтовM14
УказаниеВинты с шестигранным углублением
Следующие значения действительны для алюминиевых проводников
Значения для алюминиевых кабелей относятся к жестким и многожильным проводам согласно EN 60228.
В разделе загрузок имеются указания для пользователя по подключению алюминиевых кабелей.
Момент затяжки... 20 Нм
Длина снятия изоляции27 мм
Подключение согласно стандартуМЭК 61238-1
Сечение жесткого провода16 мм² ... 95 мм²
Сечение проводника AWG4 ... 4/0 (пересчитано согласно МЭК)
Номинальный ток220 A
Максимальный ток нагрузки220 A (при сечении провода 95 мм² - проверочный ток согласно МЭК 61238-1)
Номинальное напряжение1000 В
Номинальное сечение95 мм²
