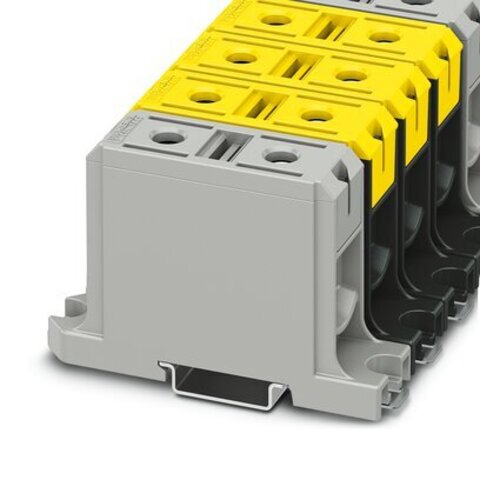

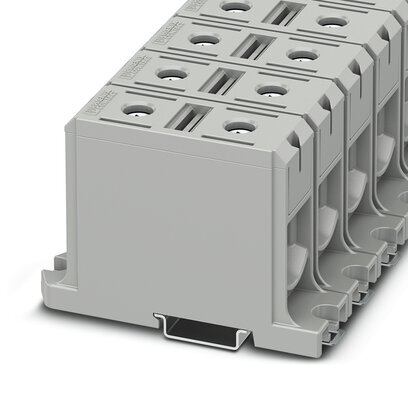

UBAL 150-Клемма для высокого тока

Подробнее о товаре на сайте производителя

Клемма для высокого тока, номинальное напряжение: 1000 В, номинальный ток: 290 A, количество точек подсоединения: 2, полюсов: 1, тип подключения: Винтовые зажимы, Расчетное сечение: 150 мм2, cечение: 35 мм2 - 150 мм2, Расчетное сечение: 150 мм2, cечение: 35 мм2 - 150 мм2, тип монтажа: NS 35/15, NS 35/7,5, цвет: cерый


Номинальное сечение150 мм²
алюминиевый кабель
Резьба винтовM18
УказаниеВинты с шестигранным углублением
Следующие значения действительны для алюминиевых проводников
Значения для алюминиевых кабелей относятся к жестким и многожильным проводам согласно EN 60228.
В разделе загрузок имеются указания для пользователя по подключению алюминиевых кабелей.
Момент затяжки20 ... 30 Нм
Длина снятия изоляции30 мм
Подключение согласно стандартуМЭК 61238-1
Сечение жесткого провода35 мм² ... 150 мм²
Сечение проводника AWG2 ... 300 (пересчитано согласно МЭК)
Номинальный ток290 A
Максимальный ток нагрузки290 A (при сечении провода 150 мм² - проверочный ток согласно МЭК 61238-1)
Номинальное напряжение1000 В
Номинальное сечение150 мм²
